Schrauben Drehmoment Tabelle: Ein umfassender Leitfaden

Das richtige Drehmoment beim Anziehen von Schrauben ist entscheidend für die Sicherheit und Leistung von Verbindungen in verschiedenen Anwendungen. Eine präzise Schraubenzugkraft sorgt dafür, dass die Verbindung fest und zuverlässig ist, während ein falsches Drehmoment zu Beschädigungen oder unzureichender Festigkeit führen kann. Diese Tabelle bietet eine detaillierte Übersicht über die empfohlenen Drehmomentwerte für verschiedene Schraubentypen und -größen.

1. Einleitung

1.1. Bedeutung des Drehmoments

Das Drehmoment ist die Kraft, die auf eine Schraube wirkt, wenn sie angezogen wird. Es wird in der Regel in Newtonmetern (Nm) gemessen und ist wichtig, um sicherzustellen, dass Schraubverbindungen sicher und stabil sind.

1.2. Faktoren, die das Drehmoment beeinflussen

• Material der Schraube: Verschiedene Materialien haben unterschiedliche Festigkeitswerte.
• Gewindegröße und -art: Die Größe und das Gewindeprofil beeinflussen das benötigte Drehmoment.
• Beschichtungen und Schmierung: Schmierung oder Beschichtungen können den Widerstand beeinflussen und somit das erforderliche Drehmoment verändern.

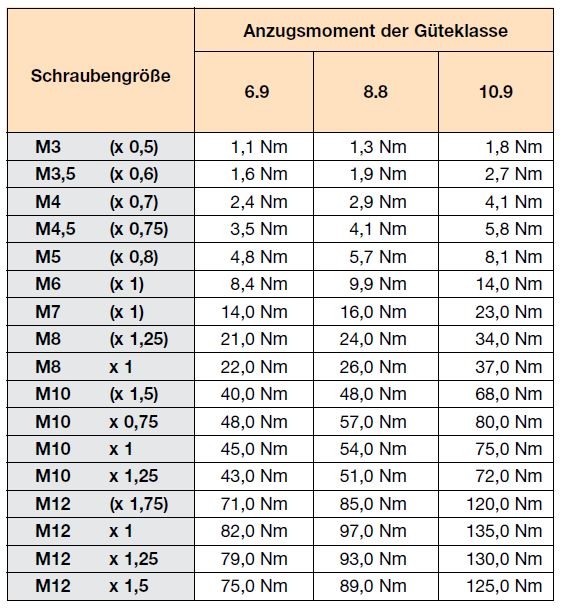

2. Drehmoment Tabelle für Metrische Schrauben

Die folgende Tabelle gibt einen Überblick über die empfohlenen Drehmomentwerte für gängige metrische Schrauben nach ISO-Normen. Die Werte sind für Schrauben der Festigkeitsklasse 8.8 ausgelegt und können je nach Anwendung und Beschichtung variieren.

Schraubengröße	Drehmoment (Nm)	Gewindegröße (mm)	Festigkeitsklasse
M4	1.8 - 2.5	4	8.8
M5	3.5 - 5.0	5	8.8
M6	6.0 - 9.0	6	8.8
M8	15.0 - 25.0	8	8.8
M10	30.0 - 45.0	10	8.8
M12	50.0 - 75.0	12	8.8
M16	100.0 - 150.0	16	8.8
M20	180.0 - 250.0	20	8.8
M24	300.0 - 400.0	24	8.8
M30	500.0 - 700.0	30	8.8
M36	800.0 - 1,000.0	36	8.8

3. Drehmoment Tabelle für Zöllige Schrauben

Für zöllige Schrauben gelten andere Drehmomentwerte. Diese Tabelle bezieht sich auf Standardfestigkeitsklassen und Größen.

Schraubengröße (UNF/UNC)	Drehmoment (lb-ft)	Festigkeitsklasse
1/4" x 20	3.0 - 5.0	Grade 5
5/16" x 18	7.0 - 10.0	Grade 5
3/8" x 16	15.0 - 25.0	Grade 5
1/2" x 13	30.0 - 45.0	Grade 5
5/8" x 11	55.0 - 75.0	Grade 5
3/4" x 10	90.0 - 120.0	Grade 5
1" x 8	150.0 - 200.0	Grade 5

4. Spezielle Schraubentypen und ihre Drehmomentwerte

4.1. Sechskantschrauben

Sechskantschrauben werden häufig verwendet und benötigen je nach Größe und Festigkeitsklasse spezifische Drehmomentwerte. Die Tabelle oben gilt für diese Schrauben.

4.2. Schrauben mit Innensechskant

Für Schrauben mit Innensechskant (Inbusschrauben) können ähnliche Werte wie für Sechskantschrauben verwendet werden, aber es ist wichtig, die genaue Festigkeitsklasse und Größe zu berücksichtigen.

4.3. Selbstschneidende Schrauben

Selbstschneidende Schrauben haben oft andere Drehmomentanforderungen, abhängig von ihrem Design und dem Material, in das sie eingedreht werden.

5. Anwendungshinweise

5.1. Vor dem Anziehen

• Vorbereitung: Stellen Sie sicher, dass die Schraubenköpfe und Gewinde sauber und frei von Verunreinigungen sind.
• Werkzeugwahl: Verwenden Sie das geeignete Werkzeug für die Schraube, um genaues Anziehen zu gewährleisten.

5.2. Anziehen

• Gradualer Ansatz: Ziehen Sie Schrauben gleichmäßig und in mehreren Stufen an, um eine gleichmäßige Belastung zu gewährleisten.
• Vermeidung von Überdrehen: Vermeiden Sie das Überdrehen der Schraube, um Beschädigungen des Materials und der Schraube zu verhindern.

5.3. Nach dem Anziehen

• Überprüfung: Überprüfen Sie die Schraubenzugkraft nach einer kurzen Betriebszeit, um sicherzustellen, dass keine Lockerung aufgetreten ist.
• Wartung: Bei kritischen Anwendungen kann es notwendig sein, regelmäßig die Schraubenverbindungen zu überprüfen und gegebenenfalls nachzuziehen.

6. Häufige Fragen

6.1. Wie berechne ich das richtige Drehmoment für eine Schraube?

• Antwort: Das richtige Drehmoment kann durch Tabellen wie die oben gezeigte Tabelle oder durch Berechnungen unter Berücksichtigung der Schraubengröße, Festigkeitsklasse und des verwendeten Materials ermittelt werden.

6.2. Was passiert, wenn das Drehmoment zu hoch oder zu niedrig ist?

• Antwort: Ein zu hohes Drehmoment kann zu Beschädigungen der Schraube oder des Materials führen, während ein zu niedriges Drehmoment die Verbindung nicht ausreichend festigt und zu einer Lockerung führen kann.

6.3. Muss ich für jede Anwendung eine spezielle Drehmoment-Tabelle verwenden?

• Antwort: Ja, je nach Anwendung, Schraubentyp und Material können unterschiedliche Drehmomentwerte erforderlich sein. Es ist wichtig, sich an die spezifischen Anforderungen der Anwendung zu halten.

Fazit

Die Schrauben Drehmoment Tabelle bietet eine wertvolle Orientierung für die Auswahl der richtigen Drehmomentwerte für verschiedene Schraubentypen und -größen. Die genaue Einhaltung der empfohlenen Werte ist entscheidend für die Sicherheit und Zuverlässigkeit von Verbindungen in einer Vielzahl von Anwendungen. Bei Unsicherheiten oder speziellen Anforderungen sollten Sie sich an einen Fachmann wenden oder die Herstellerempfehlungen berücksichtigen, um optimale Ergebnisse zu erzielen.
